用途

該超薄耐磨球閥用于流體管路的啟閉。特別適用于安裝空間狹小、管路密集的工況，例如高爐冷卻壁管路等。

執行標準

設計制造：Q/SVJN1

連接法蘭：ANSI16.5  150Lb

結構長度：Q/SVJN1

試驗檢驗：GB/T13927

特點

1、閥座采用碳化特氟隆（碳纖維黑色）材料，強度好、耐溫高、自潤滑性能佳，密封效果好，使用壽命長。

2、一片式閥體，減少了易泄點，保證了閥門無外漏。

3、球面硬化處理，耐磨性能好。

4、采用先進鑄造工藝，閥體尺寸精確，外觀精致，無鑄造缺陷。

5、閥門外形尺寸緊湊，節省安裝空間。

6、密封副間的磨擦力小，操作力矩輕。

主要性能參數和材料

型號	公稱壓力PN	公稱通徑DN	適用溫度℃	適用介質	主要零件材料
					閥體、蓋	球	閥桿	密封面	填料
KFQYNM41CF -16/25C	16/25	1”~8”25~200	≤150	水、氣、油	WCB	2Cr13	2Cr13	C-PTFE	PTFE
KFQYNM41CF -16/25P			≤150	腐蝕性介質	CF8	304	304	C-PTFE	PTFE

  主要連接尺寸

DN	15	20	25	32	40	50	65	80	100	150	200
L	32	38.5	45	55	62	72	94	120	145	225	280
H	70	80	82	90	92	117	124	144	176	260	295
w	100	195	195	270	295	310	360	360	345	750	1150

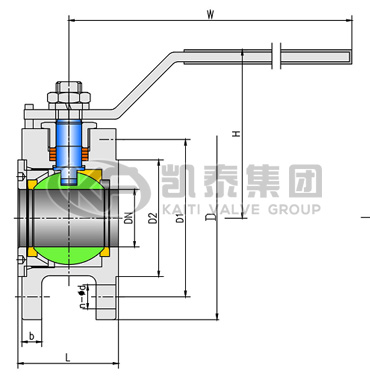

超薄耐磨球閥結構圖
